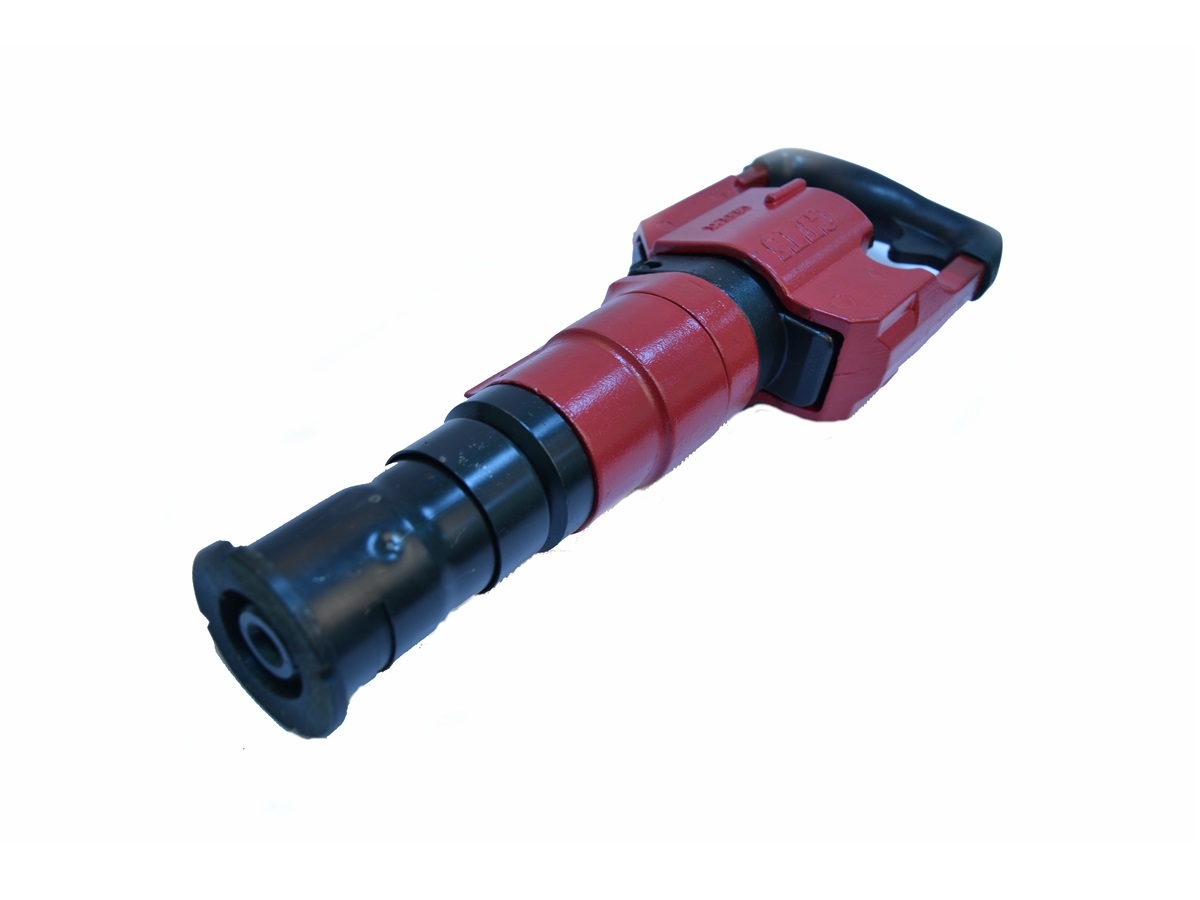

Монтажный пистолет GFT-5 (аналог ПЦ-84)


Минимальная сумма заказа: 1000 руб.

Монтажный пистолет GFT5 (аналог ПЦ-84) - однозарядный, самовзводный, ручной монтажный инструмент с поршневым принципом забивки дюбеля за счет использования энергии расширяющихся пороховых газов.

Забивка дюбеля, находящегося в направителе, состоящем из двух полуцилиндров, объединенных стопором, осуществляется поршнем. Поршень разгоняется по стволу  давлением пороховых газов, т.е. ударной волной, возникающей при взрывчатом горении.
Разгон поршня под давлением происходит на участке 45 мм, после чего пороховые газы через отверстия в стволе сбрасываются в расширительные полости муфты.
Дальнейшее движение поршня и дюбеля происходит по инерции. Торможение и остановка поршня и дюбеля осуществляется за счет сопротивления материала строительной конструкции.

Если к моменту полного заглубления дюбеля - поршень не остановился (большая избыточная энергия выстрела), он останавливается за счет деформации амортизатора, который установлен в расточке направителя.

При оттягивании спускового рычага,  "взводитель" своим роликом  оттягивает курок  и тем самым взводит боевую пружину. В конечный момент взведения курок срывается с ролика взводителя и под действием боевой пружины бойком ударяет по закраине патрона. Происходит выстрел и поршень забивает дюбель. Истекающие пороховые газы образуют пламя, дым и ударную волну, являющуюся источником звука. Пружина отбоя возвращает курок в исходное положение.

При освобождении спускового рычага под действием пружины рычага  он возвращается в исходное положение, ролик "взводителя" становится между боевым выступом курка и стенкой коробки. При ослаблении нажатия пистолетом на место пристрелки под действием пружин возвращаются в исходное положение затвор, ствол и поршневая группа.
Возвращение поршня в исходное положение производится вручную шомполом при установке дюбеля. Выдвижение (выбрасывание) стреляной гильзы из патронника ствола производится экстрактором, на который действует упор с пружиной упора.



Бренд Россия
Страна-изготовитель Россия
Перед публикацией отзывы проходят модерацию

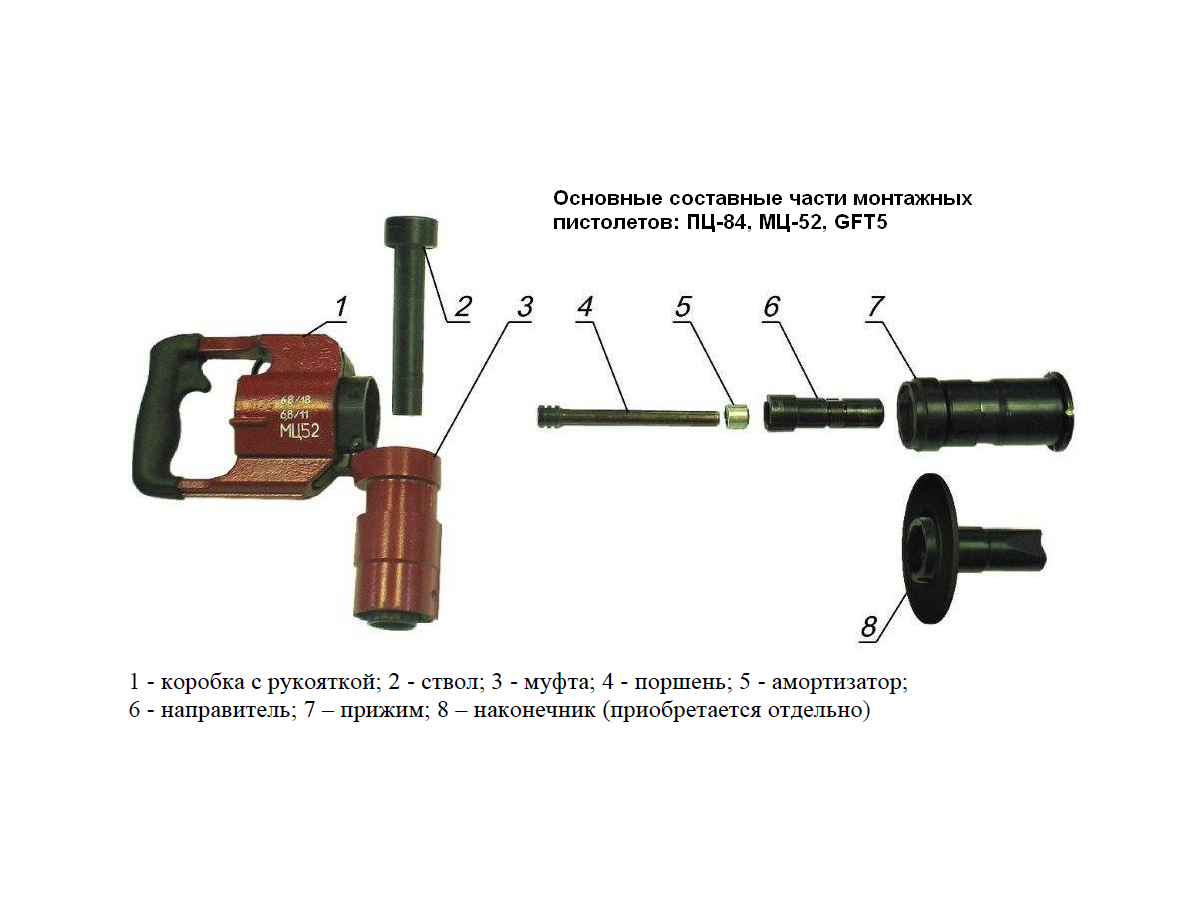

1. Обойма 2. Фиксатор 3. Пружина обоймы
4. Кожух 5. Прижим 6. Защелка
7. Ось защелки 8. Стопор 9. Направитель
10. Амортизатор 11. Поршень  12. Кожух муфты
13. Кольцо запорное 14. Муфта 15. Винт муфты
16. Штифт ствола 17. Серьга муфты 18. Ось защелки
19. Защелка прижима 20. Пружина защелки 21. Фиксатор ствола
22. Пружина фиксатора ствола 23. Ствол 24. Остов затвора
25. Втулка затвора 26. Кольцо втулки 27. Винт пружины отбоя
28. Пружина отбоя 29. Курок 30. Пружина боевая
31. Ролик 32. Ось курка 33. Ось ролика взводителя
34. Взводитель 35. Ролик взводителя  36. Рычаг спусковой
37. Пружина взводителя 38. Пружина рычага 39. Втулка
40. Пружина затвора 41. Стержень пружины затвора 42. Рукоятка
43. Шайба 44. Винт 45. Экстрактор
46. Ось экстрактора 47. Упор 48. Пружина упора
49. Фиксатор оси 50. Ось коробки 51. Коробка
52. Вкладыш ствола 53. Ось рычага спуска 54. Втулка пружины ствола
55. Ось взводителя 56. Пружина ствола 57. Стержень пружины ствола

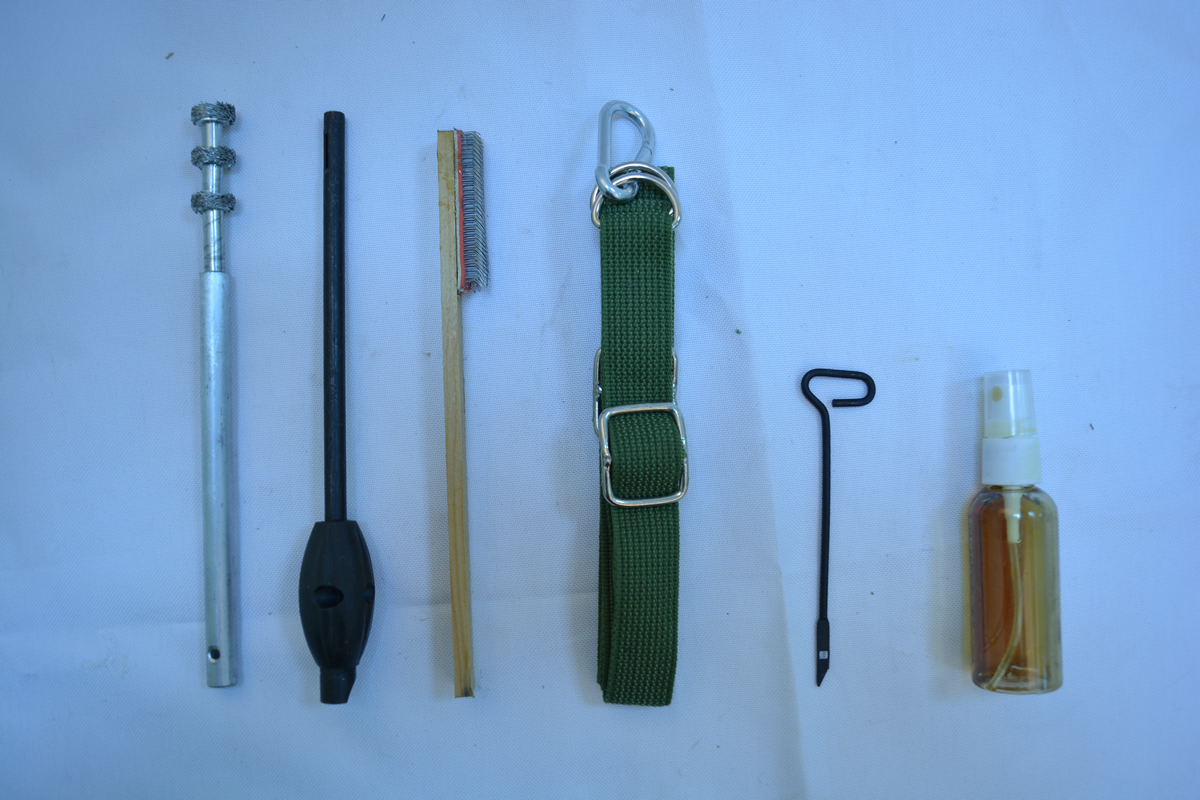

Принадлежности для монтажных пистолетов ПЦ-84, GFT5
1. Ёрш собранный с шомполом 2. Масло оружейное нейтральное «KUDO» 3. Набор ТО - масло оружейное нейтральное Беркут
4. Шомпол-экстрактор 5. Щетка для чистки монтажного пистолета
