Биты PH

Крестообразные биты были придуманы в 1933 году Джоном Томпсоном. Патент у изобретателя выкупил инженер Генри Фрэнк Филлипс, отсюда и название шлица Ph - Phillips. У нас чаще всего такие шлицы называются фигурными.

На сегодняшний день Ph шлицы являются стандартом де-факто и используются повсеместно. Цифра после Ph маркировки связаны с диаметром наружной резьбы крепёжного элемента и является стандартом для всех крестообразных шлицов.

Номер маркировки и диаметр резьбы крепежа

  • №0 - диаметр резьбы менее 2 мм.
  • №1 - от 2,1 мм до 3 мм
  • №2 - от 3,1 мм до 5 мм
  • №3 - от 5,1 мм до 7 мм
  • №4 - более 7 мм

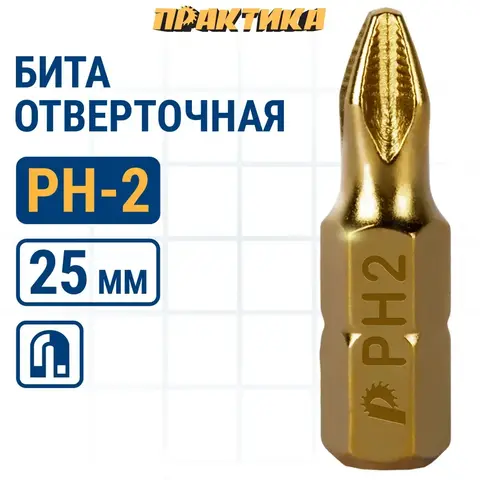

Кстати самый часто используемый бит №2.
