ПРИМЕНЕНИЕ В БЕТОНЕ
Прочность закрепления в бетоне при использовании технологии прямого монтажа напрямую зависит от следующих факторов:
- Прочность материала основания
- Твердость и концентрация наполнителя
- Диаметр стержня дюбеля
- Глубина вхождения дюбеля
- Межосевые и краевые расстояния

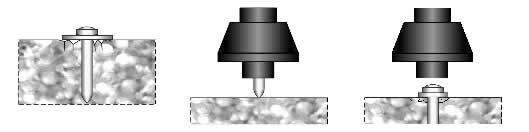

Дюбель входит в бетон, частично вытесняя его материал и уплотняет вокруг себя, создавая напряжение. Кроме того, сила трения при входе дюбеля создает тепло (температура доходит до 900 ° С), благодаря которому происходит схватывание материала основания и тела дюбеля.
Эта комбинация из напряжения (распора и уплотнения) бетона и диффузионных процессов позволяет надежно закрепиться дюбелю в материале основания. Такие же процессы происходят при монтаже в полнотелый кирпич.
Понятно, что несущая способность монтажной точки зависит от глубины захода дюбеля. В зависимости от типа дюбеля и материала основания достаточным будет заглубление от 22-30мм (в бетоне) до 30-40мм(в кирпиче). В случае большей длины заглубляемой части повышается вероятность изгиба дюбеля, чего можно избежать выбором более мощного патрона.
Важно уменьшать скалывание бетона в месте входа дюбеля различными способами, начиная от правильного выбора патрона, использования пистолетов с направляющей, заканчивающейся специальным кольцом-экраном и, наконец, применением, в случае необходимости, дюбелей с шайбой для уплотнения материала основания.
ВОЗМОЖНЫЕ ПРОБЛЕМЫ С УСТАНОВКОЙ ДЮБЕЛЯ В БЕТОННОЕ ОСНОВАНИЕ
Причина |
Решение |
|
Дюбель заглубляется в прикрепляемый материал |
||
Неплотный, рыхлый прикрепляемый материал Слишком тонкий прикрепляемый материал |
Уменьшение мощности патрона Использование более длинного дюбеля Использование дюбелей с увеличенными металлическими шайбами Возможно значительное повреждение амортизатора. Произведите его осмотр и замену. |
|
Дюбель не полностью заглубляется в основание |
||
Слишком длинный дюбель Недостаточная мощность патрона |
Уменьшение длины дюбеля Увеличение мощности патрона |
|
Дюбель изгибается |
||
Слишком твердый или крупный наполнитель Арматура находится слишком близко к поверхности. Очень прочный бетон
|
Увеличение мощности патрона Уменьшение длины дюбеля Производите установку строго перпендикулярно поверхности |
|
Поверхность основания трескается и крошится |
||
Напряженный бетон Слишком твердый или крупный наполнитель Старый бетон |
Уменьшение длины дюбеля |
|
Деформация головки дюбеля |
||
Слишком высокая мощность патрона Поршень деформирован |
Уменьшение мощности патрона Проверьте износ поршня |
ПРИМЕНЕНИЕ В СТАЛИ
Прочность закрепления в металлическом основании также базируется на ряде факторов:
- Толщина стали
- Прочностные характеристики стали
- Диаметр стержня дюбеля
- Заглубление в основание
- Межосевые и краевые расстояния
При заходе дюбеля в стальное основание, благодаря эластичности металла, возникает давление на стержень дюбеля, удерживающее его в отверстии.
Кроме того, появляются силы сцепления благодаря диффузионному схватыванию и привариванию его к металлу основания. Для увеличения несущей способности в стали на дюбель наносится специальная насечка, создающая дополнительное трение и температурный режим, благоприятный для диффузионных процессов . Использование специального дюбелей для стали увеличивает несущие возможности монтажных точек в некоторых случаях более чем в 2 раза по сравнению с обычным дюбелями. Для надежного закрепления дюбель должен пройти стальное основание насквозь и выйти из него как минимум на 5-6мм.
Нельзя устанавливать дюбель в местах сварки или нескольких близкорасположенных отверстий из-за возможного локального снижения прочностных характеристик стали.
Слишком высокая мощность удара по дюбелю может привести к эффекту пружины у стального основания, что влечет за собой как минимум уменьшение несущей способности монтажной точки, а может и нанести вред дюбелю и монтажному пистолету. Во избежание такого эффекта также необходимо, чтобы стальное основание было жестко зафиксировано в зонах установки дюбелей.
ВОЗМОЖНЫЕ ПРОБЛЕМЫ С УСТАНОВКОЙ ДЮБЕЛЯ В МЕТАЛЛИЧЕСКОЕ ОСНОВАНИЕ
|
Причина |
Решение |
Дюбель не заглубляется в основание |
||
Слишком прочная сталь Недостаточна мощность патрона |
Увеличение мощности патрона |
|
Дюбель свободно выходит из основания после установки |
||
Слишком тонкое основание Слишком высокая мощность патрона |
Уменьшение мощности патрона Уменьшение длины дюбеля |
|
Дюбель ломается |
||
Слишком высокая мощность патрона Слишком длинный дюбель Очень прочная сталь |
Уменьшение мощности патрона Уменьшение длины дюбеля Проверьте износ поршня |
|
Дюбель деформирует прикрепляемый материал |
||
Слишком высокая мощность патрона |
Уменьшение мощности патрона |
|
Деформация головки дюбеля |
||
Слишком высокая мощность патрона Поршень деформирован |
Уменьшение мощности патрона Проверьте износ поршня |
ВОЗМОЖНЫЕ ПРОБЛЕМЫ С УСТАНОВЛЕННЫМИ ДЮБЕЛЯМИ
|
Причина |
Решение |
Вырыв дюбеля из материала основания |
||
Превышение несущей способности дюбеля. Типична коническая форма фрагментов бетонного основания при выходе дюбеля. Из металлического основания, естественно, дюбель выходит, оставляя чистое отверстие |
Увеличение числа монтажных точек для распределения нагрузки |
|
Разрыв стержня дюбеля |
||
Превышение предельной нагрузки на срез |
Увеличение числа монтажных точек для распределения нагрузки Применение дюбеля с большим диаметром стержня |
|
Разрыв прикрепляемого материала |
||
Недостаточная прочность материала закрепляемой детали |
Увеличение числа монтажных точек для распределения нагрузки Использование дюбелей с увеличенными металлическими шайбами |
|
Вырыв резьбовой шпильки из материала основания |
||
Превышение приложенного момента при наворачивании гайки. Типичен вырыв сегментов бетонного основания конической формы. Из металлического основания дюбель выходит, оставляя чистое отверстие |
Превышение момента затягивания недопустимо. Ниже приведены максимальные величины момента затягивания резьбового соединения |
